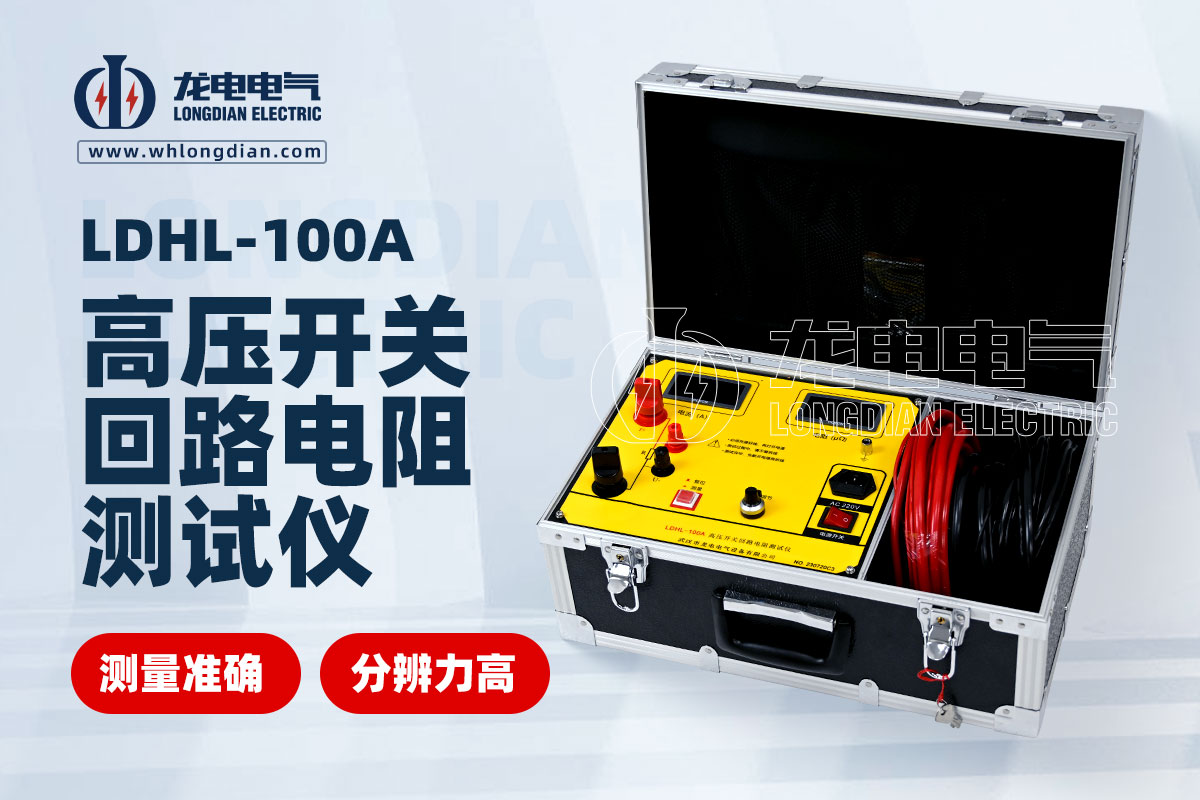

高壓開關回路電阻測試儀主要用于評估開關觸點的接觸性能?；芈冯娮铚y試儀通過注入電流并測量電壓降來計算回路電阻。而正確選擇測試電流檔位是確保測量結果準確、可靠的關鍵。

為何電流檔位選擇如此重要？

選擇合適的測試電流檔位至關重要，主要有以下幾個原因：

• 模擬實際工況： 高壓開關在實際運行中會承載大電流。選擇與實際運行電流相近的測試電流，能夠更真實地模擬開關觸點在大電流下的接觸狀態，從而發現潛在的過熱或接觸不良問題。如果測試電流過小，可能無法有效暴露這些缺陷。

• 消除薄膜電阻： 高壓開關的觸點表面可能存在氧化膜、灰塵或其他雜質形成的薄膜電阻。小電流測試時，這些薄膜電阻可能不被擊穿，導致測量結果偏大。足夠大的測試電流能夠有效擊穿這些薄膜，使測得的電阻值更接近真實的本體電阻。

• 提高測量精度： 在給定電壓測量分辨率的情況下，較大的測試電流會產生更大的電壓降（根據歐姆定律 U=I×R）。更大的電壓降有利于提高電壓測量的信噪比，從而提高最終電阻值的測量精度。

• 符合標準要求： 許多行業標準和規程對高壓開關回路電阻測試的電流大小有明確規定。例如，通常要求不低于 100A 的直流電流，以確保測試的有效性和可比性。

如何選擇電流檔位？

在選擇高壓開關回路電阻測試儀的電流檔位時，應綜合考慮以下因素：

1. 參考標準要求： 首先，應查閱相關的國家標準、行業標準或設備制造廠商的推薦值。大多數情況下，高壓開關的回路電阻測試要求不低于 100A 的直流電流。對于某些特殊應用或更高電壓等級的開關，可能需要更大的測試電流。

2. 開關額定電流： 考慮被測高壓開關的額定運行電流。理想情況下，測試電流應達到或接近開關的額定電流，但這在實際操作中可能不切實際。因此，在滿足標準要求的前提下，應選擇盡可能大的測試電流，通常為開關額定電流的 10%~20%，或至少達到標準要求的最低值。

3. 設備承受能力： 確保所選電流不會對被測開關本身造成損壞。雖然測試時間通常很短，但過大的電流可能導致觸點瞬間過熱。

4. 測試儀能力： 根據回路電阻測試儀自身的最大輸出電流能力進行選擇。市面上的回路電阻測試儀有多種電流檔位可選，常見的有10A、50A、100A、200A、甚至600A或更高。選擇能夠滿足上述要求且測試儀可提供的最大電流檔位。

5. 測量精度需求： 如果對測量精度有較高要求，在設備和標準允許的范圍內，選擇更大的電流檔位通常能帶來更穩定的測量結果。

選擇高壓開關回路電阻測試儀的電流檔位，并非簡單地選擇最大值。它是一個綜合考慮標準要求、設備額定值、測試儀能力和精度需求的決策過程。在多數情況下，100A或以上的直流電流是推薦的起始點，以確保測試的有效性和準確性。
